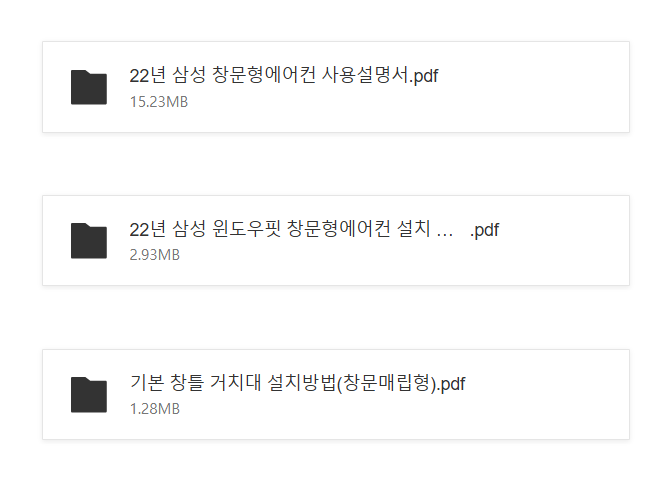

22년 삼성 윈도우핏 창문형 에어컨(창문매립형) 설치 방법, 설명서 다운로드

삼성 창문형 에어컨이라고 해도 출시 연도에 따라 제품 크기가 다르고 설치 환경이 다른 점 알고 계셨나요? 해체 후 재설치하는 방법과 설치 환경 알아보시고 설치하세요.

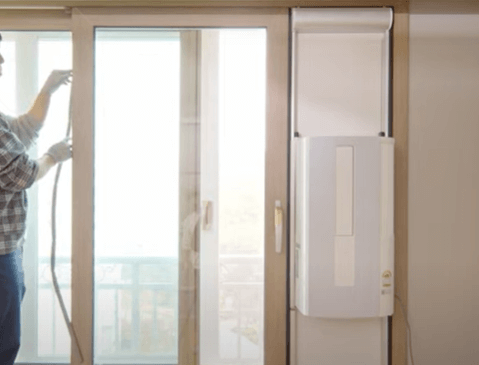

삼성 윈도우핏 창문형 에어컨

22년형 설치 가이드 동영상 보기



















Step 1. 설치 환경 확인하기

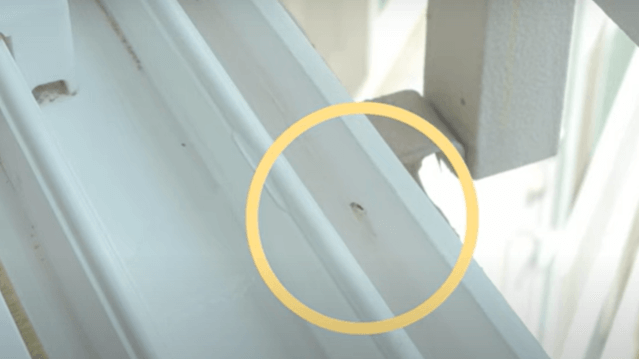

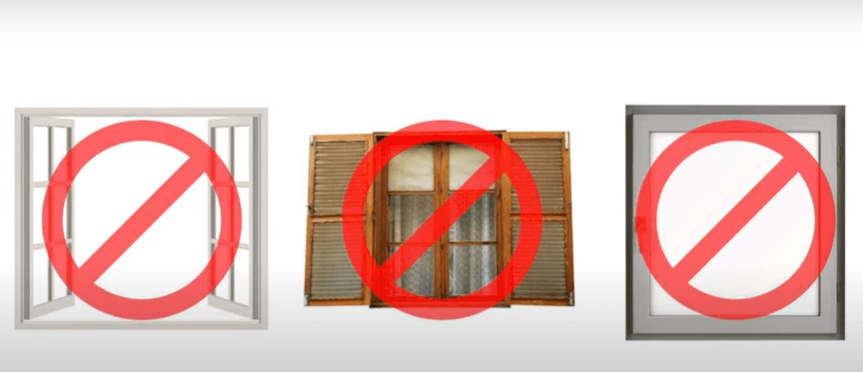

1. 창문형 에어컨 설치 가능 환경 ● 미닫이 창에만 설치 가능 ● 여닫이창, 목재창, 알루미늄창에는 설치 불가 ● 창틀에 물빠짐 구멍이 없으면 설치 불가

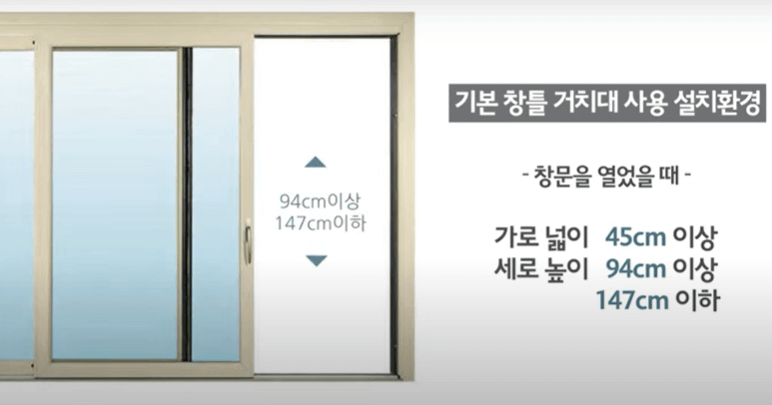

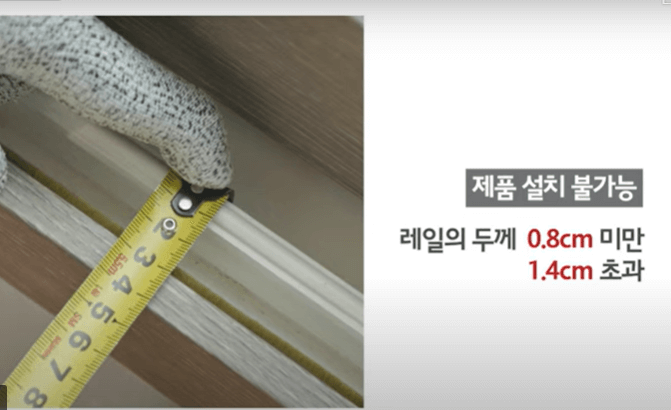

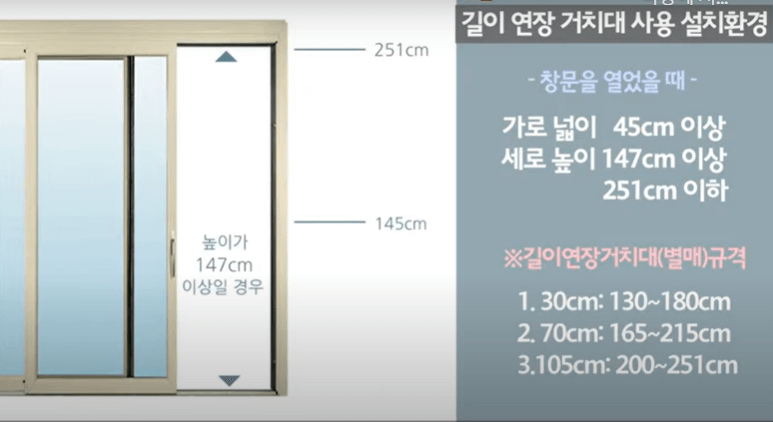

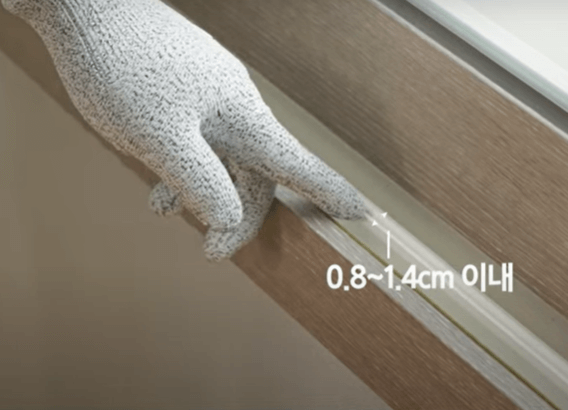

2. 창문 매립형 거치대 조건 ● 가로 넓이: 45 cm 이상 ● 세로 높이: 94 cm 이상, 147 cm 이하 ● 147 cm 이상일 경우 길이 연장 거치대 사용 가능  (최대 251 cm) ● 레일 두께: 0.8 cm ~ 1.4 cm 사이











Step 2. 거치대 설치하기

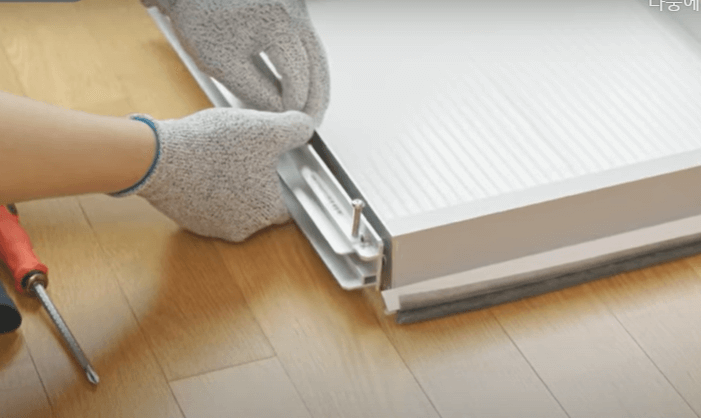

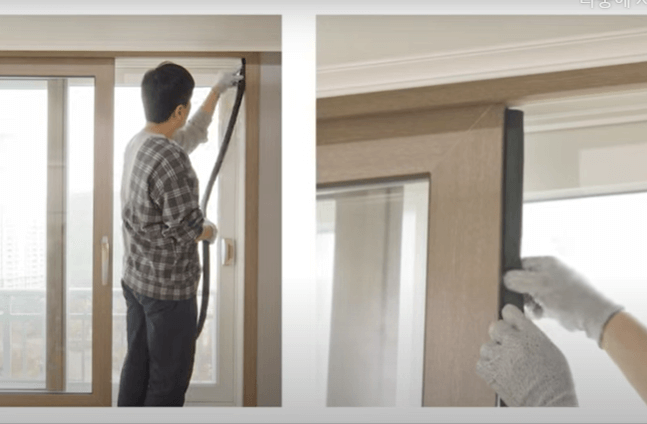

1. 사전 준비 ● 창문 잠금장치 분리 ● 틈새 보완용 가스켓 설치 ● 방충망과 외벽 창문 닫기 ● 보호장갑 착용

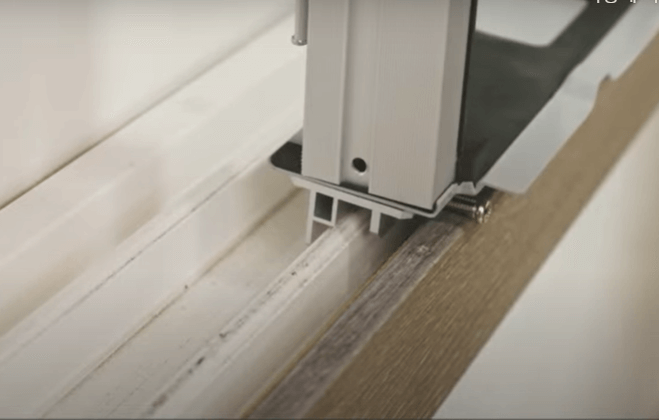

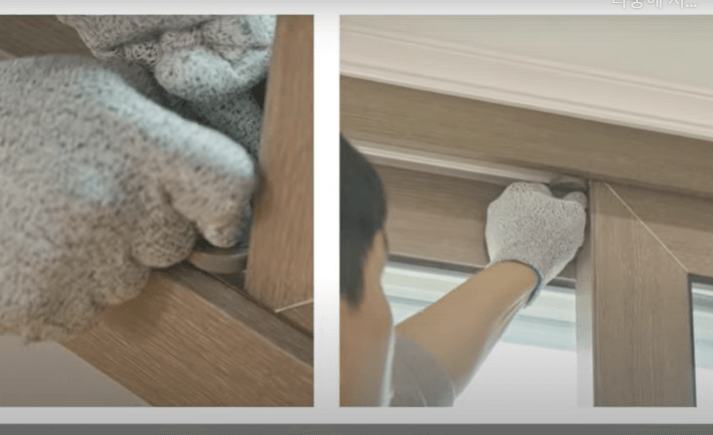

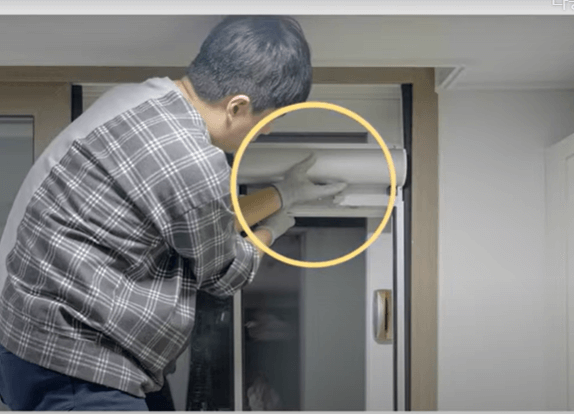

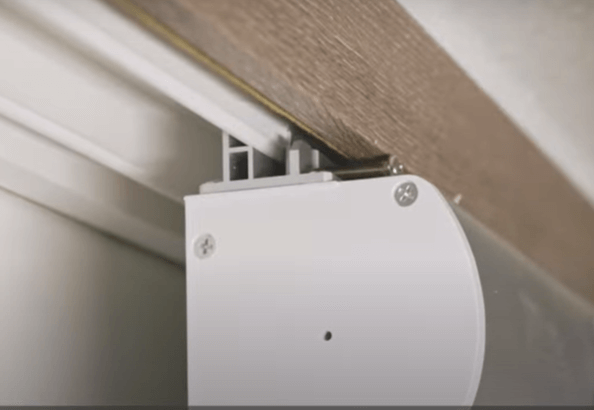

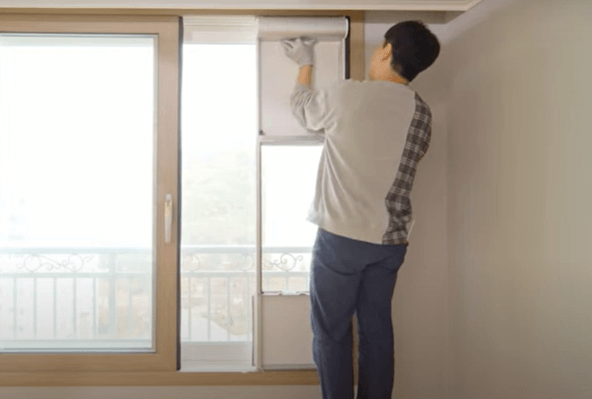

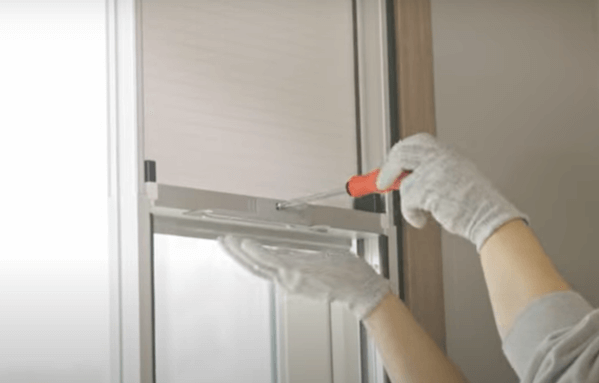

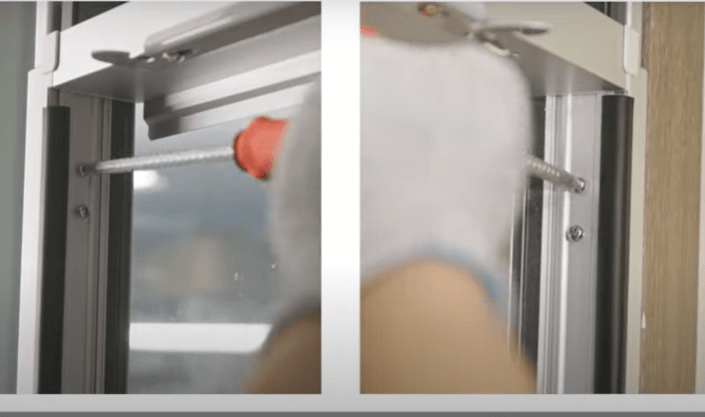

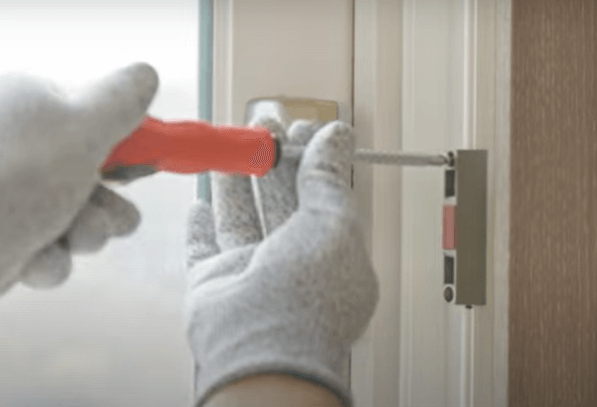

2. 거치대 설치 ● 거치대 하부를 창틀 첫 번째 레일에 끼우기 ● 하부 창틀 고정나사 2개 체결 ● 거치대 상부를 창틀 위쪽 첫 번째 레일에 끼우기 ● 슬라이드 고정나사 4개 단단히 고정 ● 상부 창틀 고정나사 2개 체결

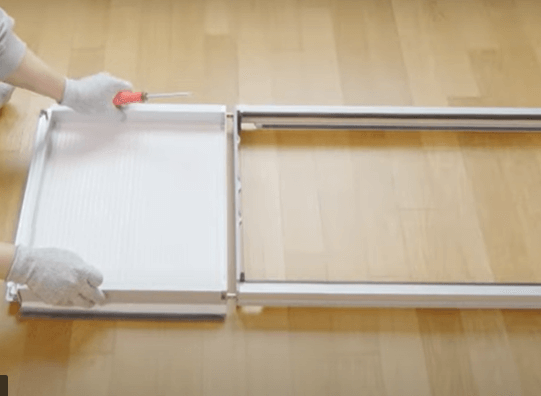

3. 연장 거치대 사용 ● 하부 걸림 구조 고정나사 4개 풀기 ● 연장 거치대 하부로 옮겨 조립 ● 연장 거치대 상부에 거치대 놓고 고정나사 체결 ● 동일한 방법으로 거치대 상부 고정















Step 3. 창문형 에어컨 고정하기



1. 제품 고정나사 풀기
2. 제품 하단부터 거치대 패킹 최하단부에 밀어 넣기

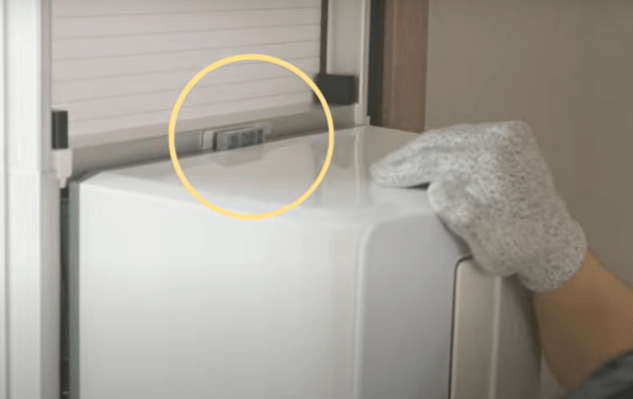

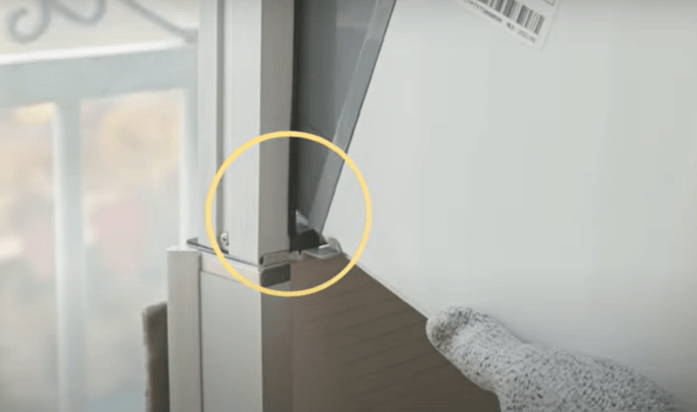

3. 제품 상단부를 눌러 고정 후크에 고정

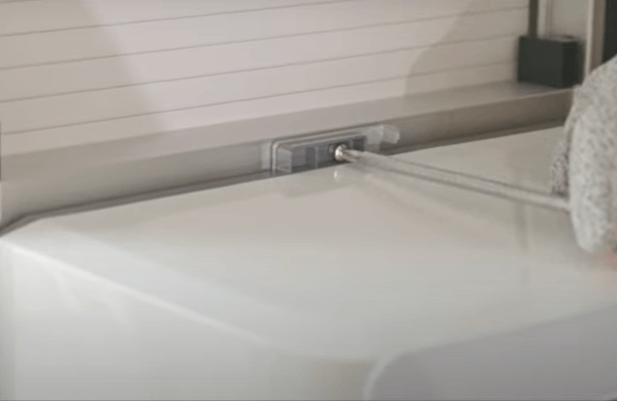

4. 제품 고정나사 체결













Step 4. 제품 설치 완료하기

1. 외벽 창문 활짝 열기 (제품 뒤쪽 공기 배출구를 막지 않기 위해)
2. 후면 창문을 거치대 측면에 밀착

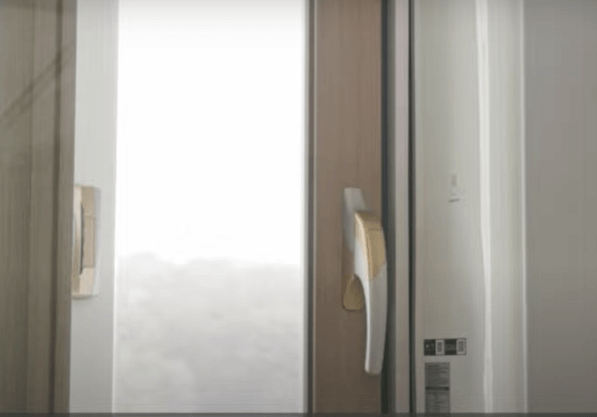

3. 창문 잠금장치 상하단 창틀에 끼우고 시계방향으로 고정
4. 틈새 보완용 단열재 밀어 넣기 (외부 공기 유입 차단)

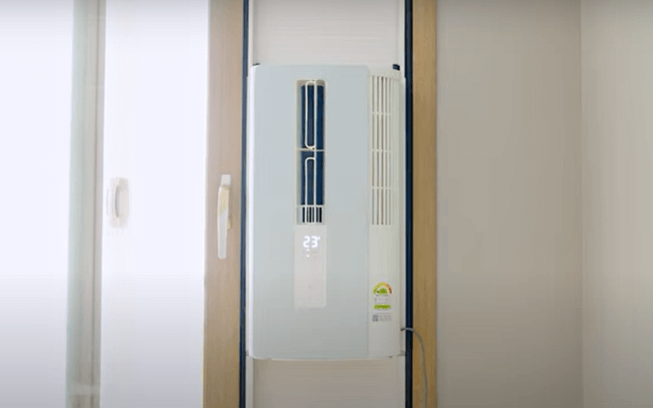

이제 설치가 완료되었습니다! 복잡한 과정 없이 간단하게 설치 가능한 삼성 창문형 에어컨으로 시원한 여름 보내세요.



사용 후, 창문형 에어컨을 해체 보관할 때는 설치과정의 역순으로 해체하시면 됩니다.
